HXF-2型雙接管呼吸閥碳鋼 不銹鋼雙接管儲罐阻火呼吸閥詳情介紹
HXF-2型雙接管阻火呼吸閥產品概述：
帶雙接管阻火呼吸閥安裝在儲罐頂部，是解決罐內正壓，負壓的氣體，使罐內的液體進出沒有受到阻礙。接管呼吸閥適用于可回收氣體儲罐，如有氮氣封頂儲罐，它可直接從氮氣罐內吸入氮氣，也可接儲罐內的廢氮回收，真正做到了效率高、節能無污染。該閥可代替氮封裝置。根據國家標準《石油化工企業設計防火規范》（GB50160-92）之規定："儲存甲、乙類液體的固定頂罐，應設阻火器和呼吸閥"?？梢姾粑y、阻火器是儲罐的保護設施。它不僅能維持儲罐氣壓平衡，確保儲罐在超壓或真空時免遭破壞，且減少罐內介質的揮發和損耗。
一、雙接管(阻火)呼吸閥適用范圍：
帶雙接管呼吸閥適用于儲存內點低于28。C的甲類油品和閃點低于100。C乙油品，如汽苯、煤油、輕柴油、厚油等油品及性質相同的化工產品儲罐。
二、雙接管阻火呼吸閥工作原理：
呼吸閥原理是利用正負壓閥盤的重量來控制儲罐的呼氣稱（正壓）和吸氣稱（負壓）。在阻火呼吸閥正常工作情況下，阻火呼吸閥基本保持密封狀態。
1、當外面液體輸入罐內時有大量的氣體往外呼（稱正壓）。罐內氣體空間的壓力升高，呼吸閥的正壓閥盤被頂開，氣體從罐內呼出，使罐內壓力不在繼續加高；由此保證壓力在一定范圍內.使罐內壓力保持平衡.
2、如罐內液體往外輸出時罐內要從外空氣吸進罐內（稱負壓）.罐內油氣壓力小于油罐允許真空度時。罐外的大氣將頂開呼吸閥的負壓閥盤頂開，新鮮空氣進入罐內使外界大氣進入罐內，罐內的壓力繼續下降，由此保證壓力在一定范圍內，確保儲罐不會出現罐體變型和振動。
3、當吸入大氣帶有火花、火焰時，阻火層起到“器壁效應”的作用來阻止火焰的通過。以來保護儲罐防止發生意外，如停止工作時呼吸閥自動關閉不會把罐內液氣往外泄漏，使罐內的液體質量得到了有利的保障。
三、雙接管阻火呼吸閥技術參數：
主體材質 | A3(WCB) 304(CF8) 304(CF3) 316(CF8M) 316(CF3M) |
公稱通徑/公稱壓力 | DN15-400mm(1/2-16”) PN0.6-5.0MPa(150-600Lb) |
正負壓閥盤材質 | A3 L2 304 304L 316 316L PTFE |
阻火層材質 | 304 304L 316 316L |
防爆等級 | BS 5501： IIA IIB IIC |
螺帽螺栓 | 20# 304 304L 316 316L |
密封墊片 | 丁晴橡膠墊片 聚四氟乙烯墊片 金屬墊片 石墨墊片 |
密封面 | 突面（RF） 平面 （FF） 凹凸面（MFM） 榫槽面（TG） |
連接標準 | HG GB HGJ JB ANSI JIS DIN BS NF |
連接形式 | 法蘭連接（II） 內螺紋連接（III） 外螺紋連接（IV） |
設計制造檢測標準 | GB5908-86 GB1347-92 |
工作溫度 | 碳鋼: -30℃ ~ +350℃ 不銹鋼: -80℃ ~ +480℃ |

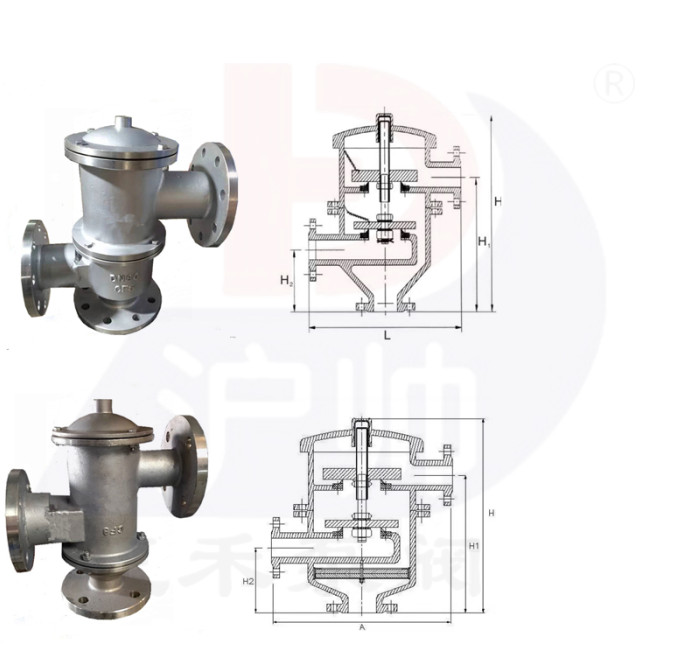

結構圖：
HXF-2型雙接管呼吸閥技術參數
型 號 Model | HX-2 HXF-2 | 防爆等級 Explosion group | BS 5501:ⅡA ⅡB ⅡC |
規 格 Size | DN 25～350 GB 81～59 PN 0.6～2.5 FF RF | 螺帽螺栓 Bolt/Nut | 20# 304 304L 316 316L |
殼體材質 Body | L2 A3 304 304L 316 316L Lining | 密封墊片 Diaphragm（P/V） | 丁Q橡膠 聚四氟乙烯 金屬墊片 NBR PTFE Metal Gasket |
阻火層材質 Flame Arrestor | 304 304L 316 316L | 環境溫度 Ambient Temperature | CS:–30℃～+350℃ SS:-80℃～+480℃ |
正壓閥盤材質 Spring Hood | L2 A3 PTFE 304 304L 316 316L | 連接方式 Jonit Type | 法蘭連接 螺紋連接Flange Threaded |
負壓閥盤材質 Vacuum Hood | L2 A3 PTFE 304 304L 316 316L | 法蘭標準 Flanges | HG GB SH HGJ JB ANSI JIS |
正壓閥盤壓力 Set Pressure | +36mmH2O～+1000mmH2O | 設計制造標準 Manufacture Inspection | GB5908-86 SY7511-87 |
負壓閥盤壓力 Set Vacuum | -20mmH2O～-50mmH2O | 外表 Coating | CS:Paint SS:Paint |
HXF-2型帶雙接管阻火呼吸閥規格尺寸
DN | L | H | |
25 | 1 | 160 | 500 |
50 | 2 | 320 | 650 |
80 | 3 | 450 | 750 |
100 | 4 | 450 | 950 |
150 | 6 | 620 | 1100 |
200 | 8 | 750 | 1200 |
250 | 10 | 850 | 1500 |
300 | 12 | 1100 | 1700 |
帶雙接管阻火呼吸閥保養與維修
為了確保帶雙接管阻火呼吸閥的性能達到正常使用目的，阻火呼吸閥應定期進行檢查和保養：
1、檢查壓力閥盤和真空閥盤動作是否靈活，導桿及閥封環接觸面有無損傷。
2、重新安裝壓力盤和真空盤時應保證接觸面嚴密，導桿升降靈活。
3、啟用新的呼吸閥時清掉盤的防震物。
