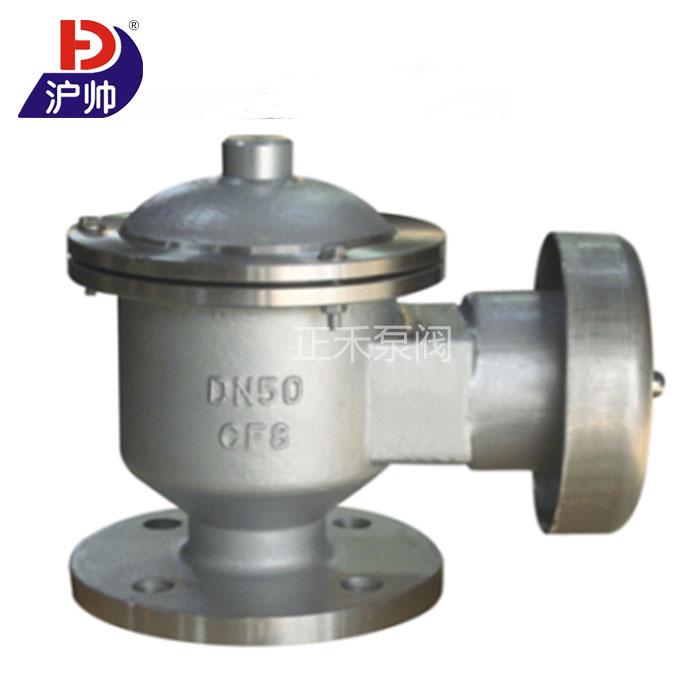

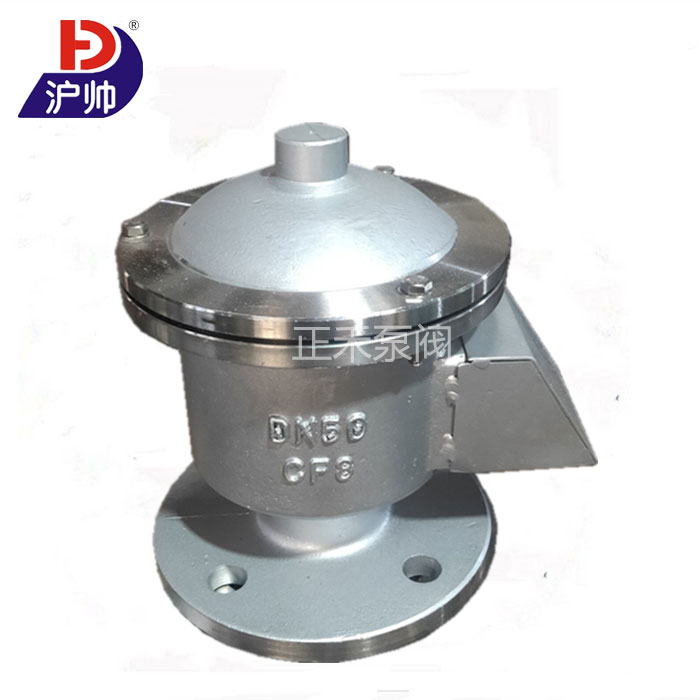

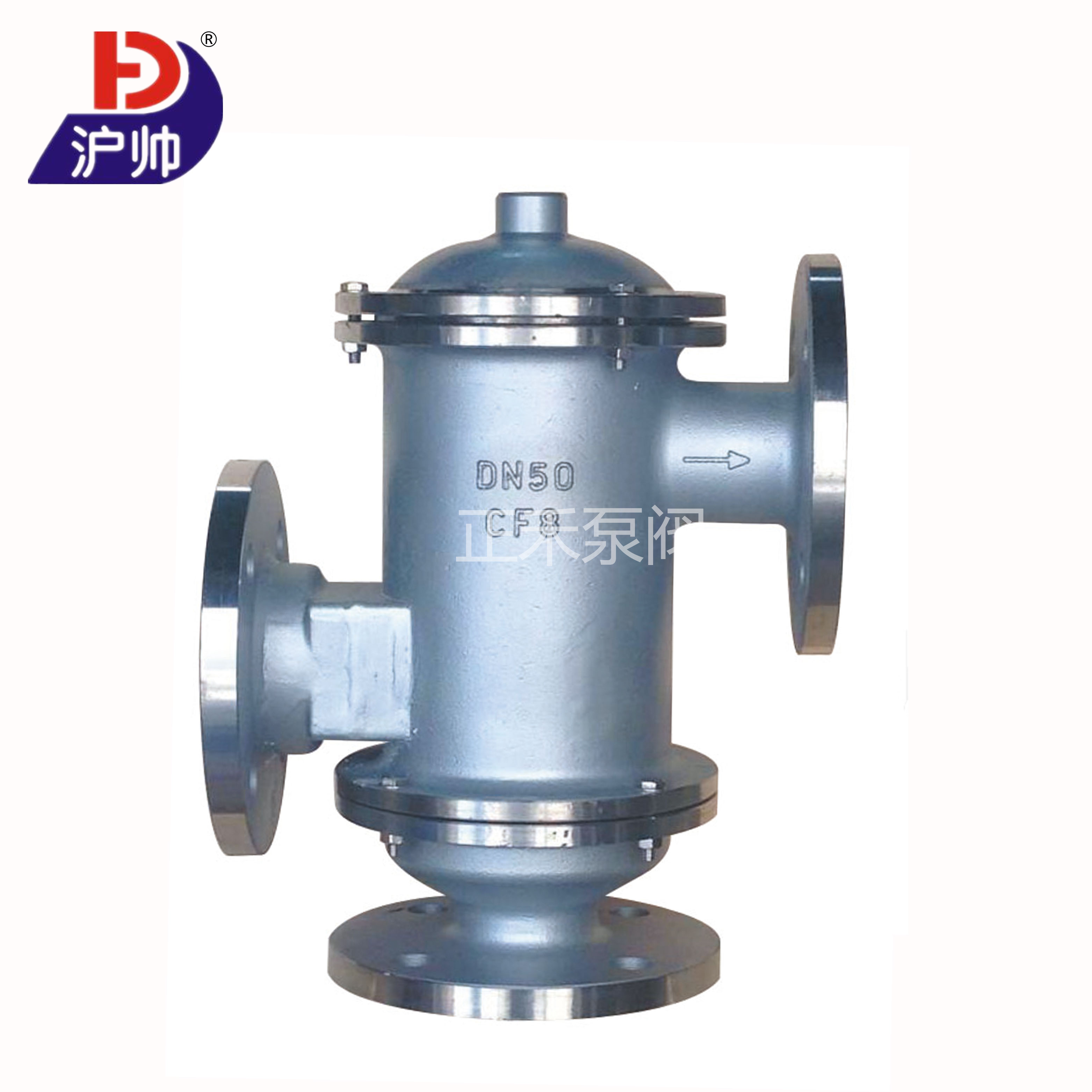

FAHF型儲罐呼吸閥詳情介紹
FAHF型儲罐呼吸閥產品概述：
儲罐呼吸閥是用彈簧限位閥板，由正負壓力決定或呼或吸。呼吸閥應該具有泄放正壓和負壓兩方面功能，具體：當容器承受正壓時，呼吸閥打開呼出氣體泄放正壓；當容器承受負壓時，阻火呼吸閥打開吸入氣體泄放負壓。由此保證壓力在某一范圍內，保證容器平衡。 一種是達到某一壓力時，進行呼或吸。另一種是設計成純粹只呼不吸。
一、FAHF儲罐呼吸閥產品特點：
1、結構簡單，易檢修，使用方便。
2、閥盤采用四氟材料，耐低溫，防凍性能好。
3、殼體選用不銹鋼、鑄鋼和鋁合金，耐腐蝕性好。
4、性能符合石油工業(yè)部標準 SY7511-87 規(guī)定。

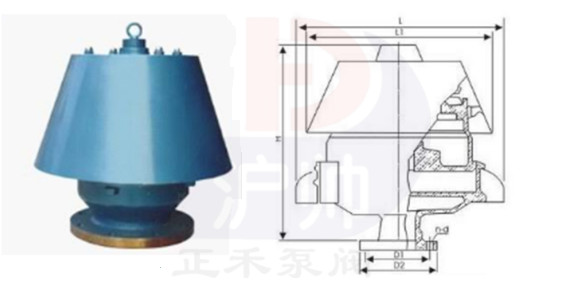

二、FAHF儲罐呼吸閥結構圖
三、FAHF儲罐呼吸閥主要尺寸
型號 | 正壓 | 負壓 |
A | 353pa(36mmH2O) | 294pa(30mmH2O) |
B | 980.7pa(100mmH2O) | 294pa(30mmH2O) |
C | 1765.2pa(180mmH2O) | 294pa(30mmH2O) |
規(guī)格 | 尺寸(mm) | ||||||
D1 | D2 | H | L | L1 | n | d | |
DN50 | φ110 | φ140 | 393 | 386 | φ340 | 4 | φ14 |
DN100 | φ170 | φ205 | 441 | 450 | φ395 | 4 | φ18 |
DN150 | φ225 | φ260 | 529 | 550 | φ458 | 8 | φ18 |
DN200 | φ280 | φ315 | 640 | 710 | φ580 | 8 | φ18 |
DN250 | φ335 | φ370 | 775 | 916 | φ720 | 12 | φ18 |
