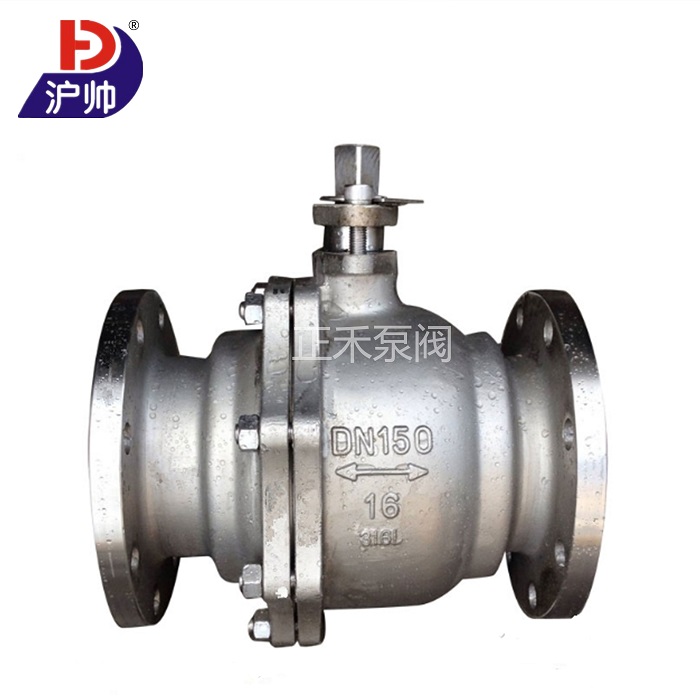

Q41F不銹鋼軟密封法蘭球閥產品概述
球閥是一種重要的閥類，在石油化工、長輸管線等領域有廣泛應用。球閥的關閉件是一個帶孔的球體（或部分球），球體隨閥桿轉動，實現閥門的開啟或關閉。
在各種閥門中，球閥的流動阻力小，全徑球閥打開時，球體通道、閥體通道和連接管徑相等并成一直徑，介質幾乎可以毫無損失的流過。球閥旋轉90°即可全關全開，啟閉迅速。與相同規格的閘閥、截止閥比較、球閥體積小、重量輕，便于管道安裝。

Q41F不銹鋼球閥主要特點：

1、手動部分可采用鋼板壓制的手柄或不銹鋼鑄造的手柄。手柄設有限位結構，在閥門開啟、關閉的位置設定限位，當閥門使用在關鍵裝置上時，限位塊上設有鎖孔可鎖定開關位置避免誤操作。手柄上有明顯地開和關標識。

2、閥桿采用A182F（1Cr13）整體鍛造并調制處理，硬度達到HB220～250。閥桿通過平鍵或花鍵或方契與手柄連接，通用性Q，拆裝方便。閥桿設有防吹出結構。3、閥門的填料選用編結、柔性石墨密封圈或四氟烯密封圈，使得閥桿在某一潤滑情況下實現可靠的密封。4、根據需要，球閥可設計成防止靜電結構，在球體與閥桿、閥桿與閥體之間設置導電彈簧，避免靜電打火點燃易燃物質，確保系統正常。5、密封副形式多樣。根據不同工況可選用軟密封、硬密封、防火閥座等結構；DN150以下為浮球形式，DN200以下為固定球形式。6、球閥閥座處可設置輔助密封結構，在閥座和閥桿部位加裝注脂閥，緊急情況下可暫時密封，并根據需要加長閥桿以適宜埋地鋪設得場所。

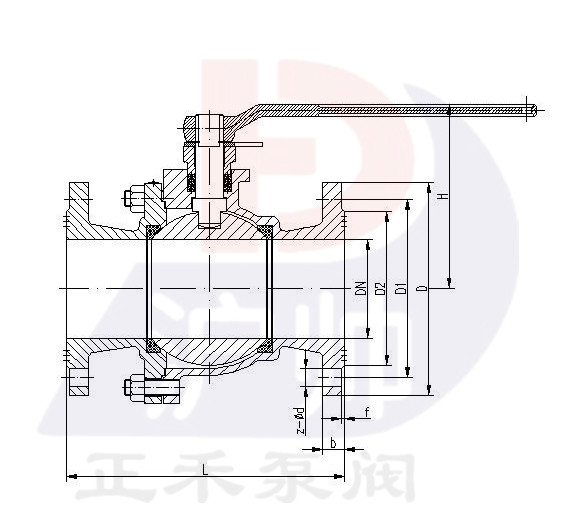

結構圖：

Q41F-16~40P/R國標法蘭不銹鋼球閥性能參數

Q41F-16P/R國標法蘭不銹鋼球閥 PN1.6MPa主要連接尺寸及重量

Q41F-25P/R國標法蘭不銹鋼球閥 PN2.5MPa主要連接尺寸及重量

Q41F-40P/R國標法蘭不銹鋼球閥 PN4.0MPa主要連接尺寸及重量
