FPV/FP氧氣管道阻火器詳情介紹
FPV/FP氧氣管道阻火器產品概述
氧氣管道阻火器（FPV閥后型、FP閥前型，氧氣阻火器、管道阻火器、閥前氧氣管道專用阻火器、閥后氧氣管道專用阻火器、全銅阻火器、不銹鋼阻火器、阻爆燃阻火器。氧氣管道阻火器、氧氣防火器，氧氣阻火器的作用是防止外部火焰竄入存有易燃易爆氣體的設備、管道內或阻止火焰在設備、管道間蔓延。防火器是應用火焰通過熱導體的狹小孔隙時,由于熱量損失而熄滅的原理設計制造。廣泛應用于冶金、化工等行業的氧氣輸送管道上。
FPV/FP氧氣管道阻火器結構特點
FP氧氣阻火器和FPV氧氣阻火器前、后阻火器是采用特種銅合金和不銹鋼焊接而成，芯子采用不銹鋼材料, 耐腐蝕易于清洗。用戶可直接將本產品與輸氧管道的適當部位焊接連通即可運行。本阻火器適用于管道DN15-500mm，工作壓力不大于3MPa的氧氣管道阻火之用。可以地防止氧氣管道閥門在突然開啟時易形成的“絕熱壓縮”，局部溫度驟升，成為著火能源；可以防止在閥門前后壓差作用下，高速運動的物質微粒（如鐵銹、粉塵、焊渣等）與閥后管道摩擦、撞擊產生火花而成為著火能源。阻火器的使用可以迅速阻斷火源，防止管道中燃爆事故的發生。
FPV/FP氧氣管道阻火器工作原理
當火焰進入這些細小通道后就形成許多細小的火焰流。隨著阻火器通道尺寸的減小，自由基與反應分子之間碰撞幾率隨之減少，而自由基與通道壁的碰幾率反而增加，這樣就促使自由基反應減低。由于通道傳熱面積很大，火焰通過通道壁進行熱交換后，溫度下降，到某一程度。通道尺寸減小到某一數值時，這種器壁效應就造成了火焰不能繼續進行的條件，火焰即被阻止。

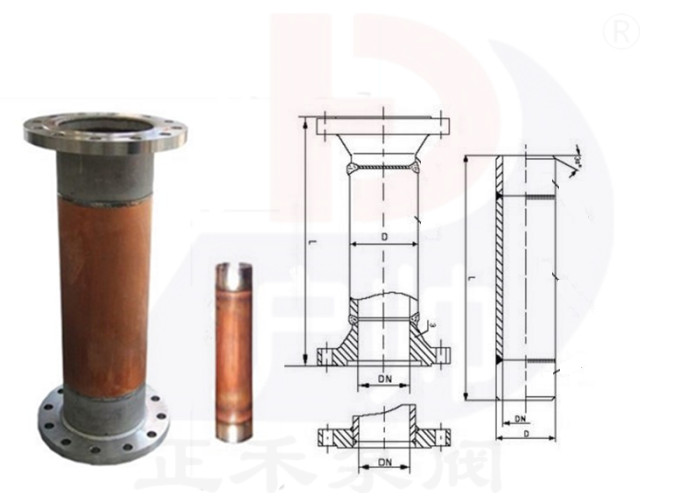

FPV/FP氧氣管道阻火器結構圖
FPV/FP氧氣管道阻火器性能及材質
公稱通徑（DN） | 15－500 | ||
公稱壓力（MPa） | 1.6 | 2.5 | |
試驗壓力 | 強度 | 2.4 | 3.75 |
密封 | 1.76 | 2.75 | |
適用介質 | 氧氣 | ||
阻燃器材質 | 銅 | ||
接頭材質 | 不銹鋼 | ||
FPV/FP氧氣管道阻火器外形結構連接尺寸mm
公稱通徑 DN | FP-XT氧氣管道閥前阻火器 | FPV-XT氧氣管道閥后阻火器 | ||||
型號規格 | D | L | 型號規格 | D | L | |
15 | FP-1.5T | 18 | 600 | FPV-1.5T | 18 | 1600 |
20 | FP-2.0T | 25 | 600 | FPV-2.0T | 25 | 1600 |
25 | FP-2.5T | 32 | 600 | FPV-2.5T | 32 | 1600 |
32 | FP-3.2T | 38 | 600 | FPV-3.2T | 38 | 1600 |
40 | FP-4.0T | 48 | 600 | FPV-4.0T | 48 | 1600 |
50 | FP-5.0T | 57 | 700 | FPV-5.0T | 57 | 1700 |
65 | FP-6.5T | 76 | 700 | FPV-6.5T | 76 | 1700 |
80 | FP-8.0T | 89 | 700 | FPV-8.0T | 89 | 1700 |
100 | FP-10T | 108 | 700 | FPV-10T | 108 | 1700 |
125 | FP-12.5T | 133 | 700 | FPV-12.5T | 133 | 1700 |
150 | FP-15T | 159 | 800 | FPV-15T | 159 | 1800 |
200 | FP-20T | 219 | 800 | FPV-20T | 219 | 1800 |
250 | FP-25T | 273 | 800 | FPV-25T | 273 | 1800 |
300 | FP-30T | 325 | 800 | FPV-30T | 325 | 1800 |
350 | FP-35T | 377 | 800 | FPV-35T | 377 | 2050 |
400 | FP-40T | 426 | 800 | FPV-40T | 426 | 2300 |
450 | FP-45T | 480 | 800 | FPV-45T | 480 | 2550 |
500 | FP-50T | 530 | 800 | FPV-50T | 530 | 2800 |
FPV/FP氧氣管道阻火器性能要求
法蘭標準：GB、HG、SH、HGJ、JB、ANSL、JIS等標準。（用戶指定，請注明壓力等級）制造標準：按（石油儲罐阻火器）石油儲罐阻火器阻火性能和試驗方法）等標準進行制造和驗收：或用戶指定標準。
管端氧氣阻火器的阻火性能達到《石油儲罐阻火器阻火性能和試驗方法》規定：①阻火器殼體應能承受不小于019M Pa 的水壓，無泄漏， 無裂痕或不會變形； ②阻火器應能連續阻爆試驗13 次， 每次都能阻火； ③阻火器應能經受耐燒試驗1h，在此期間無回火。石油氣體管道阻火器阻火性能和試驗方法》。
