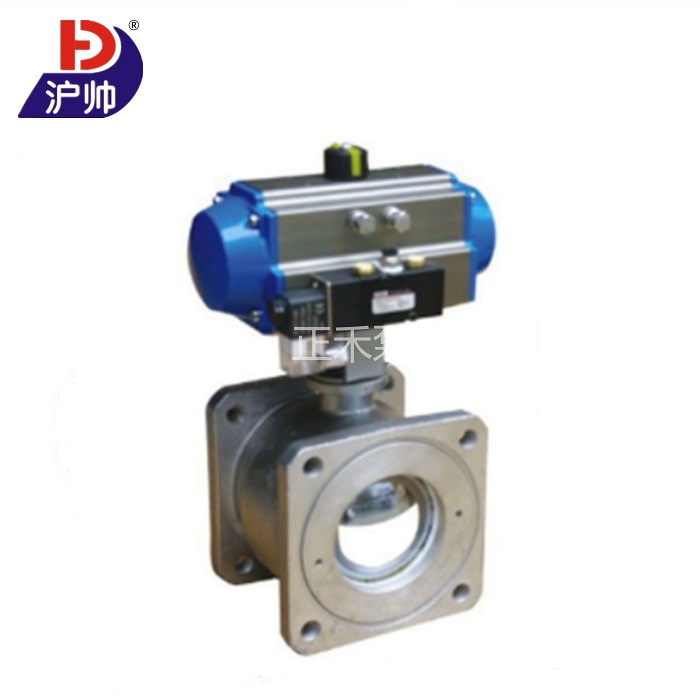

Q641F-10L鋁合金氣動球閥產品概述

鋁合金氣動球閥是專門為油罐車、灑水車設計的一種新型球閥，采用的電磁氣動執行器驅動。該閥進氣源直接與汽車氣泵相連，可直接在駕駛室控制本產品進行裝卸作業。鋁合金氣動球閥主要應用于加油站以及小口徑輸油管線，能代替加油機下方的緊急切斷球閥。在緊急情況下，關閉此閥，能降低燃油外溢，減少損失，其優點在于可重復使用。

氣動球閥工作原理

鋁合金氣動球閥具有旋轉90度的動作，旋塞體為球體，有圓形通孔或通道通過其軸線。球閥在管路中主要用來做切斷、分配和改變介質的流動方向，只需要用旋轉90度的操作和很小的轉動力矩就能關閉嚴密。球閥*適宜做開關、切斷閥使用，但近來的發展已將球閥設計成使它具有節流和控制流量之用。

鋁合金氣動球閥主要特點

球閥的主要特點是本身結構緊湊，流體阻力小，全通徑的球閥基本沒有流阻。密封可靠，結構簡單、體積小、重量輕，維修方便，密封面與球面常在閉合狀態，不易被介質沖蝕，易于操作和維修，適用于水、溶劑、酸和天然氣等一般工作介質，而且還適用于工作條件惡劣的介質，如氧氣、過氧化氫、甲烷和乙烯等，在各行業得到廣泛的應用，在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕，適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空到高壓力都可應用。 球閥閥體可以是整體的，也可以是組合式的。

鋁合金氣動球閥密封材料

球閥的密封性能在很大程度上取決于密封件的材料，正確合理的選擇密封材料對保證球閥工作性能，延長使用壽命具有重要意義。對材料的要求有具有高的耐損耐溶解性能力，應該具有足夠高的強度，能長期經受流體壓力作用，并能多次拆裝，彈性和塑性好，滑動摩擦系數和膨脹系數低，耐損性能和自潤滑性能優良，并具有好的不滲透性和不吸濕性等，能夠耐寒耐熱和耐溫度的急劇變化，并有良好的導熱性能。密封材料有非金屬和金屬密封材料兩種。

1、非金屬密封材料：常用的有纖維材料，橡膠，工程塑料以及碳素材料等。這些材料具有低的彈性模數和高的泊桑系數，因此，在較低的密封力作用下，即能獲得大的彈塑性變形，對可能產生滲透的間隙有較好的填塞作用。

2、金屬密封材料：常用的有鋁，銅及硬質合金，鋁銅常用于制造球閥用法蘭墊片，硬質合金則用于高溫球閥閥座和球體的密封面。

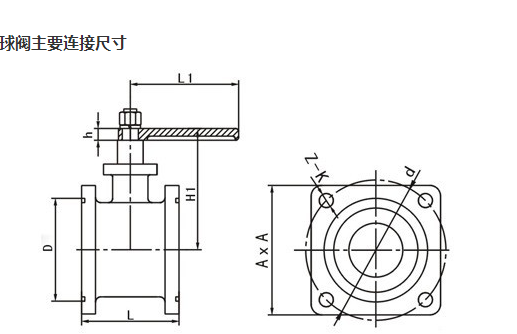

氣動球閥結構圖

氣動球閥技術參數和性能

公稱通徑：DN40-DN100

工作壓力：0.3~1.0MPa

溫度范圍：-20~+驅動方式：氣動

氣源壓力：0.3MPa~0.8MPa

電磁閥電壓：直流24V或交流220V

鋁合金氣動球閥安裝注意事項

1、取掉法蘭端兩邊的保護蓋，在閥都打開的狀態下進行沖洗清潔。

2、安裝前應按規定的信號(電動或氣動)進行整機測試(防止因運輸產生振動影響使用性能)，合格后方可上線安裝(接線按電動執行機構線路圖)。

3、準備與管道連接前，須沖洗和清理干凈管道中殘存的雜質(這些物質可能會損壞閥座和球)。

4、在安裝期間，請不要用閥的執行機構部分作為起重的吊裝點，以避免損壞執行機構及附件。

5、本類閥應安裝在管道的水平方向或垂直方向。

6、安裝點附近的管道不可有低垂或者承受外力的現象，可以用管道支架或者支撐物來減去管線的偏離。

7、與管道連接后，請用規定的扭矩交叉鎖緊法蘭連接螺栓。

訂貨須知

訂貨時請注明：產品名稱、公稱通徑、壓力等級、材質、法蘭標準、操作壓力等詳細參數。以上產品尺寸為常規通用型號，如需其他規格尺寸、非標產品設計圖紙和詳細參數、或使用的場合非常重要的環境比較復雜時、請于我公司聯系，由我們的為您審核把關,竭誠為您服務。
